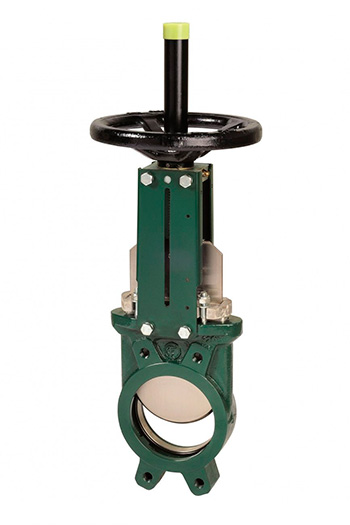

Шиберная задвижка VG3400 Tecofi – разновидность трубопроводной арматуры позволяющая перекрывать и регулировать поток среды. Шиберные задвижки устанавливается между фланцами трубопроводов. Управление может осуществляться с помощью штурвала, механического редуктора, рычага, а также пневмо- или электропривода. Запорное устройство задвижки выполнено в форме ножа скользящего в узком корпусе. Нож поднимается на нужную высоту, тем самым регулируя пропускание среды. При движении заостренный нож прорезает среду, что позволяет задвижке надежно закрываться. В корпус задвижки установлено нитриловое или металлическое уплотнение, к которому давление среды прижимает нож, что обеспечивает герметичность. Такая конструкция хорошо подходит для вязких или порошкообразных сред при производстве целлюлозы, водоподготовке, очистке сточных вод, химической и нефтяной промышленности, а также для производства и фасовки цемента и других порошкообразных материалов.
Основные преимущества задвижек VG3400 Tecofi
Прочный устойчивый к деформации моноблочный корпус изготовленный из чугуна EN-GJL-250 в термообработанном эпоксидном покрытии;
Межфланцевый монтаж по ISO Ру10/16;
Герметичность в одном направлении. Стрелка на корпусе указывает направление среды;
В корпусе практически отсутствуют зоны скопления проходящей среды так как нож скользит в корпусе по точно подогнанным направляющим;
Нож изготовлен из отполированной нержавеющей стали X5CrNi 18-10. При необходимости нож приобретается отдельно;
Невыбиваемое L-образное уплотнение из нитрила, металла или FPM (Viton) зафиксированное в корпусе стальным кольцом. При необходимости уплотнение приобретается отдельно;
Стальные опорные пластины штока имеют индикатор положения ножа и заранее просверленные отверстия для установки дополнительного оборудования: механических и индуктивных концевых датчиков, а также защитных пластин;
Возможность установки съемных колец диафрагмы для регулировки прохождения вязких сред.
Показать все описание
Франция
